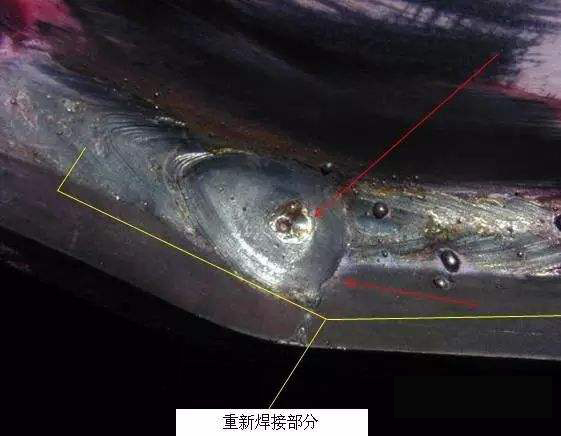

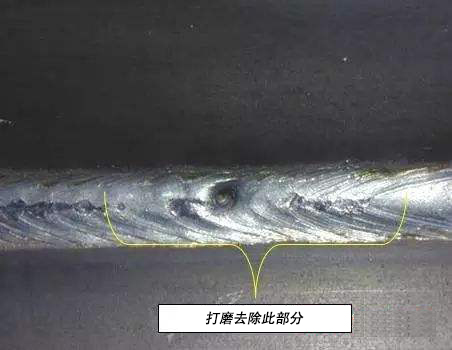

焊接钢管焊缝气孔不仅影响管道焊缝致密性，造成管道泄漏，而且会成为腐蚀的诱发点，严重降低焊缝强度和韧性。
焊缝产生气孔的因素有：焊剂中的水分、污物、氧化皮和铁屑，焊接的成份及覆盖厚度，钢板的表面质量以及钢板边板处理，焊接工艺及钢管成型工艺等。
相关防治措施为：
1、焊剂成分。焊接含有适量的CaF2和SiO2时，会反应吸收大量的H2，生成稳定性很高且不溶于液态金属的HF，从而可以防止氢气孔的形成。
2、焊剂的堆积厚度一般为25-45mm，焊剂颗粒度大、密度小时堆积厚度取最大值，反之取最小值;大电流、低焊速堆积厚度取最大值，反之取最小值，此外，夏天或空气湿度大时，回收的焊剂应烘干后再使用。
3、钢板表面处理。为避免开卷矫平脱落的氧化铁皮等杂物进入成型工序，应设置板面清扫装置。
4、钢板板边处理。钢板板边应设置铁锈和毛刺清除装置，以减少产生气孔的可能。清除装置的位置最好安装在铣边机和圆盘剪后，装置的结构是一边2个上下位置可调整间隙的主动钢丝轮，上下压紧板边。
5、焊缝形貌。焊缝的成型系数过小，焊缝的形状窄而深，气体和夹杂物不容易浮出，易形成气孔和夹渣。一般焊缝成型系数控制在1.3-1.5，厚壁焊管取最大值，薄壁取最小值。
6、减小次级磁场。为了减少磁偏吹的影响，应使工件上焊接电缆的连接位置仅可能远离焊接终端，避免部分焊接电缆在工件上产生次级磁场。
7、工艺方面。应适当降低焊接速度或增大电流，从而延迟焊缝熔池金属的结晶速度，以便于气体逸出，同时，如果带钢递送位置不稳定，应及时进行调整，杜绝通过频繁微调前桥或后桥维持成型，造成气体逸出困难。
直缝钢管在焊接直缝的时候很容易产生气孔，焊缝的好坏决定了焊管质量的优劣，一旦焊管焊缝产生气孔，那不仅影响管道焊缝致密性，造成管道泄漏，而且会成为腐蚀的诱发点，严重降低焊缝强度和韧性。一般来说焊剂中的水分、污物、氧化皮和铁屑，焊接的成份及覆盖厚度，钢板的表面质量以及钢板边板处理，焊接工艺及钢管成型工艺等都可能是焊缝产生气孔的原因。所以，在焊接时，焊接温度高，则使焊缝过烧，形成穿孔，含有适量的CaF2和SiO2时，会反应吸收大量的H2，生成稳定性很高且不溶于液态金属的HF，从而可以防止氢气孔的形成；焊缝的成型系数过小，焊缝的形状窄而深，气体和夹杂物不容易浮出，易形成气孔和夹渣；
直缝钢管 钢板板边应设置铁锈和毛刺清除装置，以减少产生气孔的可能。焊接温度是影响焊缝质量的关键参数，清除装置的位置最好安装在铣边机和圆盘剪后，装置的结构是一边2个上下位置可调整间隙的主动钢丝轮，上下压紧板边；焊剂的堆积厚度一般为25-45mm，焊剂颗粒度大、密度小时堆积厚度取最大值，反之取最小值;大电流、低焊速堆积厚度取最大值，反之取最小值，此外，夏天或空气湿度大时，回收的焊剂应烘干后再使用；为了减少磁偏吹的影响，应使工件上焊接电缆的连接位置仅可能远离焊接终端，避免部分焊接电缆在工件上产生次级磁场；应适当降低焊接速度或增大电流，从而延迟焊缝熔池金属的结晶速度，以便于气体逸出，同时，如果带钢递送位置不稳定，应及时进行调整，杜绝通过频繁微调前桥或后桥维持成型，造成气体逸出困难；为避免开卷矫平脱落的氧化铁皮等杂物进入成型工序，应设置板面清扫装置。
